产品编号：

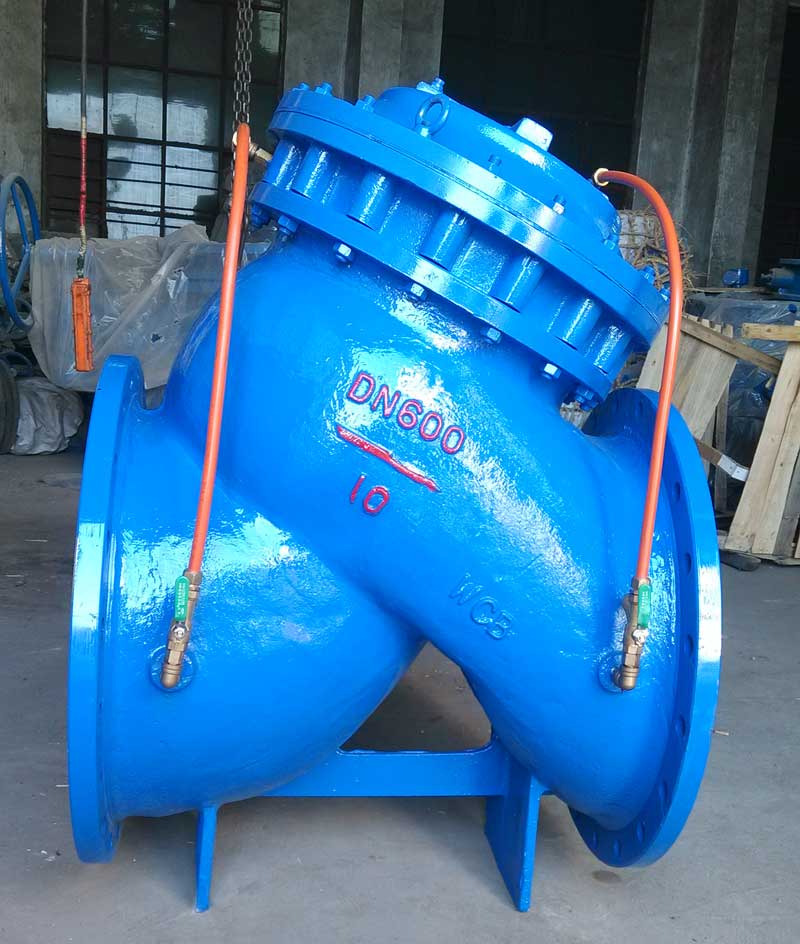

产品名称： 多功能水泵控制阀
一、 产品简介
 本厂生产的超级水力控制阀分隔膜型、活塞型两大类。每类产品中都由一个主阀及导阀、配管、管件等组件组成。根据使用目的、功能及使用厂所的不同，只需通过改变导阀及配件的安装管路，形成一个完整的控制系统，就可以得到性能要求不同的各种阀门。
水力控制阀中的多功能水泵控制J 745X型是本公司开发的新产品之一(见简图)。该阀能够调控开启，关闭速度，在系统中能起到逆止、消水锤、保护水泵、电机、管路的作用。
二、结构形式

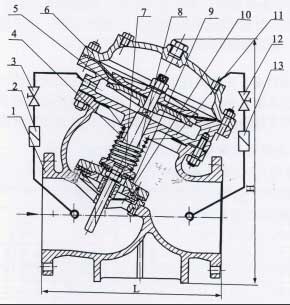

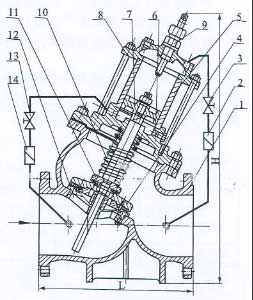

图一（隔膜型） 图二（活塞型）
|
编号 |
零件名称 |
材质 |
|
编号 |
零件名称 |
材质 |
|
隔膜型 |
活塞型 |
隔膜型 |
活塞型 |
|
1 |
1 |
阀体 |
铸铁、铸钢、球铁 |
8 |
10 |
弹7 |
硅锰铁 |
|
2，13 |
2，14 |
过滤器 |
铜 |
9 |
4 |
大阀盘 |
球铁 |
|
3 |
3 |
调节阀 |
铜 |
10 |
12 |
阀座 |
铜、不锈钢 |
|
4 |
11 |
阀杆 |
不锈钢 |
11 |
|
膜片座 |
铸铁、铸钢、球铁 |
|
5 |
|
膜片及压板 |
丁晴橡胶、球铁 |
12 |
13 |
调节阀 |
铜 |
|
6 |
8 |
上盖 |
铸铁、铸钢、球铁 |
|
5 |
缸套 |
不锈钢 |
|
7 |
11 |
缓闭阀板 |
不锈钢 |
|
6 |
缸套座 |
铸铁、铸钢、球铁 |
|
|
9 |
调节杆 |
不锈钢 |
|
7 |
活塞 |
球铁 |
三、 主要性能参数
|
公称压力
（Mpa） |
壳体试验压力
（Mpa） |
密封试验压力
（Mpa） |
最低动作压力
（Mpa） |
缓闭时间
（s） |
适用温度
（°C） |
适用介质 |
|
1.0 |
1.5 |
1.0 |
0.07 |
3～120 |
0～80 |
水 |
|
1.6 |
2.4 |
1.6 |
|
2.5 |
3.75 |
2.5 |
四、主要特点和工作原理
1、特点：
产品采取双室驱动装置、Y型结构。介质在定向运动中具有半直线水流，过流量大、压力损失小、启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸，便于检查；膜片采用尼龙强化橡胶制成，使用寿命长；阀瓣密封件可拆卸，维修更方便。
2、工作原理
多功能水泵控制阀安装在系统管线上或泵出口端，正常运行中，进口端介质推动大阀盘上移，同时介质通过流量控制器进入中腔，使阀门迅速打开；停止运行时，出口端介质通过调节阀进入上腔，使驱动装置下移带动大、小阀盘向下运动，快速或缓慢关闭阀门，防止介质倒流。
五、主要外型尺寸
|
公称通径
DN |
L |
H |
D |
D1 |
n--Фd |
|
1.0
MPa |
1.6
MPa |
2.5
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
|
50 |
205 |
270 |
165 |
165 |
165 |
125 |
125 |
125 |
4--17.5 |
4—17.5 |
4—18 |
|
65 |
216 |
340 |
185 |
185 |
185 |
145 |
145 |
145 |
4—17.5 |
4—17.5 |
4—18 |
|
80 |
240 |
400 |
200 |
200 |
200 |
160 |
160 |
160 |
4—18 |
8—18 |
8—18 |
|
100 |
290 |
440 |
220 |
220 |
235 |
180 |
180 |
190 |
8—18 |
8—18 |
8—22 |
|
150 |
360 |
500 |
285 |
285 |
300 |
240 |
240 |
250 |
8—23 |
8—23 |
8—26 |
|
200 |
400 |
640 |
340 |
340 |
360 |
295 |
295 |
310 |
8—23 |
8—23 |
12—26 |
|
250 |
450 |
690 |
395 |
405 |
425 |
350 |
355 |
370 |
12—23 |
12—26 |
12—30 |
|
300 |
500 |
820 |
455 |
460 |
485 |
400 |
410 |
430 |
12—23 |
12—26 |
16—30 |
|
350 |
550 |
950 |
505 |
520 |
555 |
460 |
470 |
490 |
16—23 |
16—26 |
16—33 |
|
400 |
620 |
1400 |
565 |
580 |
620 |
515 |
525 |
550 |
16—26 |
16—30 |
16—36 |
|
450 |
660 |
1580 |
615 |
640 |
670 |
565 |
585 |
600 |
20—26 |
20—30 |
20—36 |
|
500 |
710 |
1600 |
670 |
715 |
730 |
620 |
650 |
660 |
20—26 |
20—33 |
20—36 |
|
600 |
830 |
1815 |
780 |
840 |
845 |
725 |
770 |
770 |
20—30 |
20—36 |
20—39 |
|
700 |
|
2040 |
895 |
910 |
960 |
840 |
840 |
875 |
24—30 |
24—36 |
24—42 |
|
800 |
|
2350 |
1015 |
1025 |
1085 |
950 |
950 |
990 |
24—34 |
24—39 |
24—48 |
|
900 |
|
2606 |
1115 |
1125 |
1185 |
1050 |
1050 |
1090 |
28--34 |
28--39 |
28--48 |
|
1000 |
|
2765 |
1230 |
1255 |
1320 |
1160 |
1170 |
1210 |
28--36 |
28--42 |
28--56 |
|
